Trong gia công kết cấu thép, uốn ống và thép hình kích thước lớn luôn là bài toán khó. Khi thực hiện thủ công hoặc dùng máy công suất nhỏ, vật liệu dễ biến dạng, sai lệch bán kính uốn và tốn nhiều nhân công điều chỉnh. Điều này ảnh hưởng trực tiếp đến tiến độ sản xuất và chất lượng thành phẩm.

Máy uốn ba trục thủy lực MO-140 CHIHO được thiết kế để xử lý các loại ống  lớn như ống tròn Ø140mm, thép U, V, I… với độ ổn định cao. Đây là dòng máy phù hợp cho xưởng cơ khí kết cấu, nhà thầu thi công mái vòm, nhà tiền chế, lan can, cầu cảng và các công trình công nghiệp quy mô lớn.

Máy  uốn ống  ba trục phi 140 (140mm) công suất lớn và ổn định

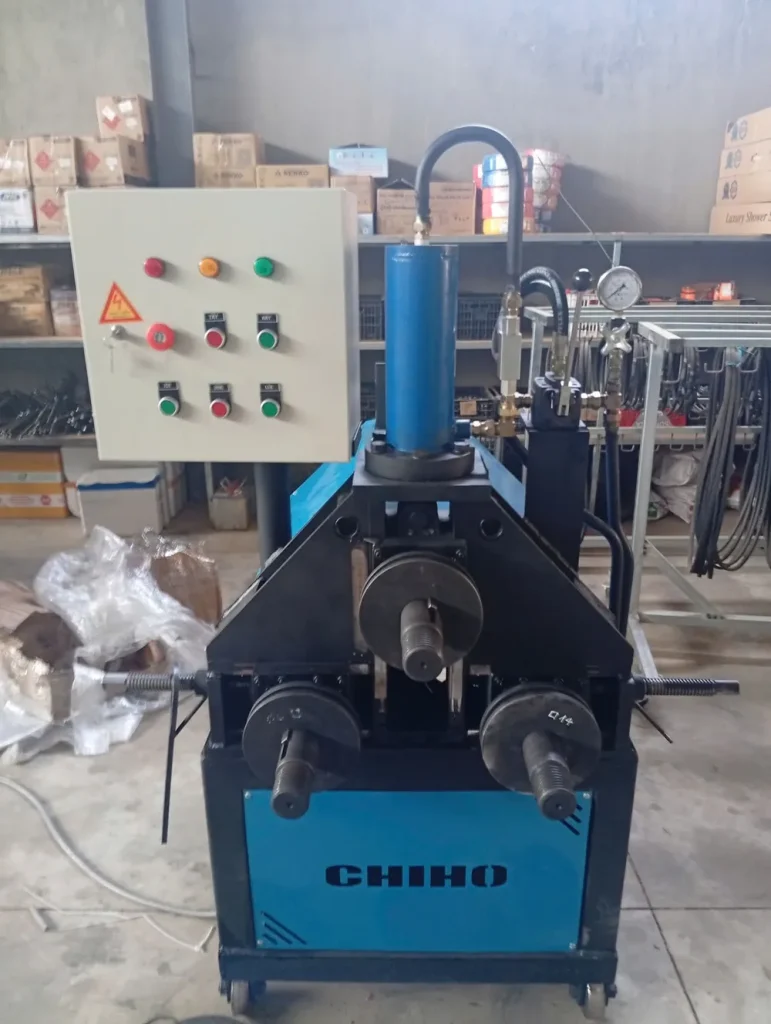

MO-140 vận hành theo cơ cấu ba trục thủy lực. Trục trung tâm nâng hạ bằng xi lanh thủy lực, hai trục bên điều chỉnh độc lập bằng cơ cấu vít me quay tay. Cơ chế này giúp:

• Kiểm soát chính xác lực ép và bán kính uốn
• Hạn chế móp méo bề mặt ống
• Dễ dàng điều chỉnh theo từng loại vật liệu
• Vận hành ổn định trong thời gian dài

Trục máy đường kính Ø100mm, vật liệu C45 tôi cao tần, chịu tải lớn và chống mài mòn tốt. Hệ thống động cơ giảm tốc 7.5HP kết hợp bơm dầu 3HP đảm bảo lực uốn mạnh, đáp ứng yêu cầu gia công liên tục tại xưởng sản xuất.

Khả năng uốn đa dạng vật liệu

Máy MO-140 có thể xử lý nhiều loại vật liệu và tiết diện khác nhau:

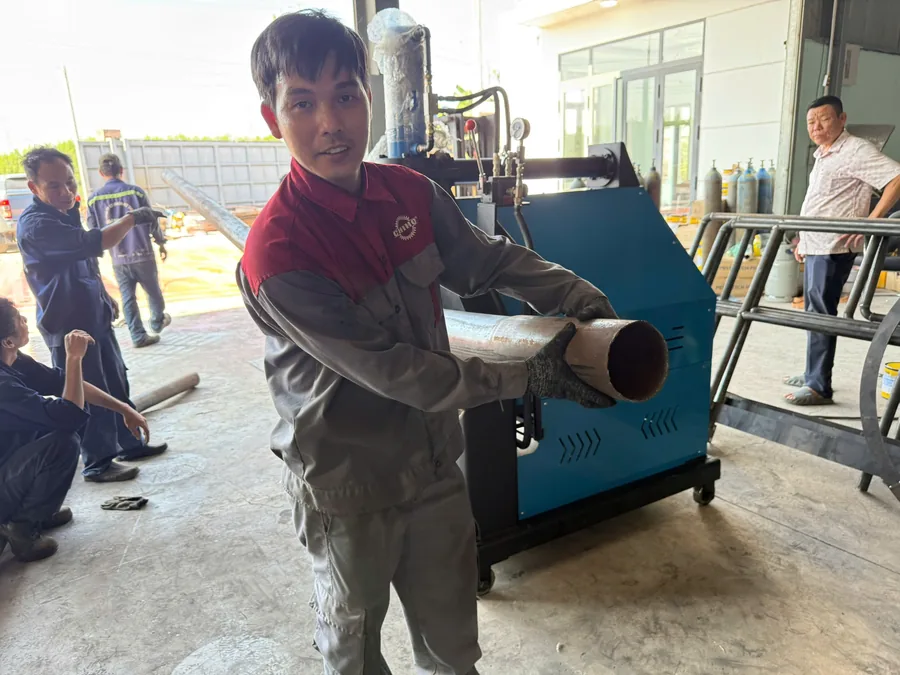

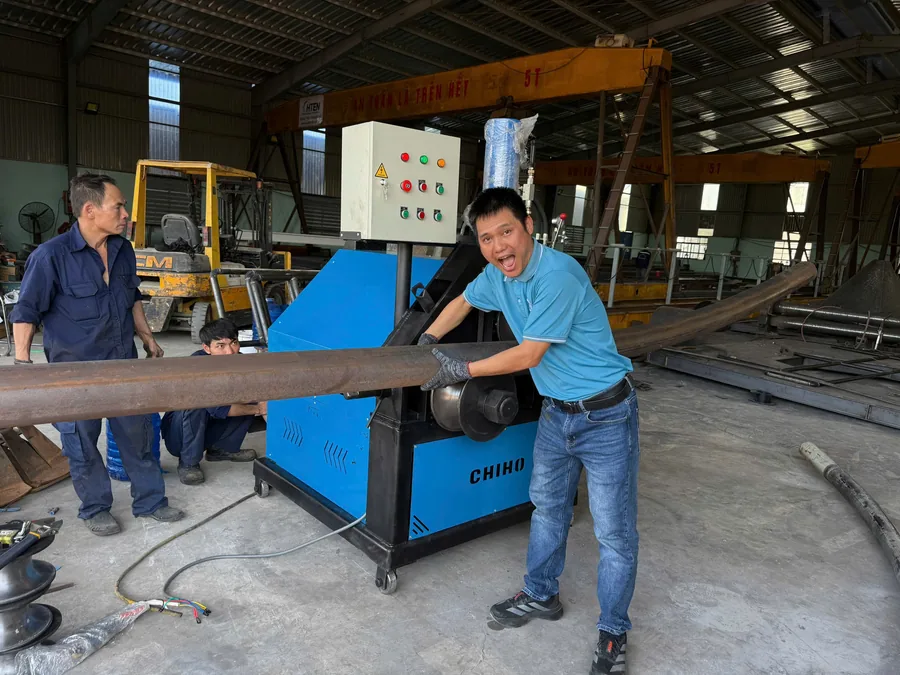

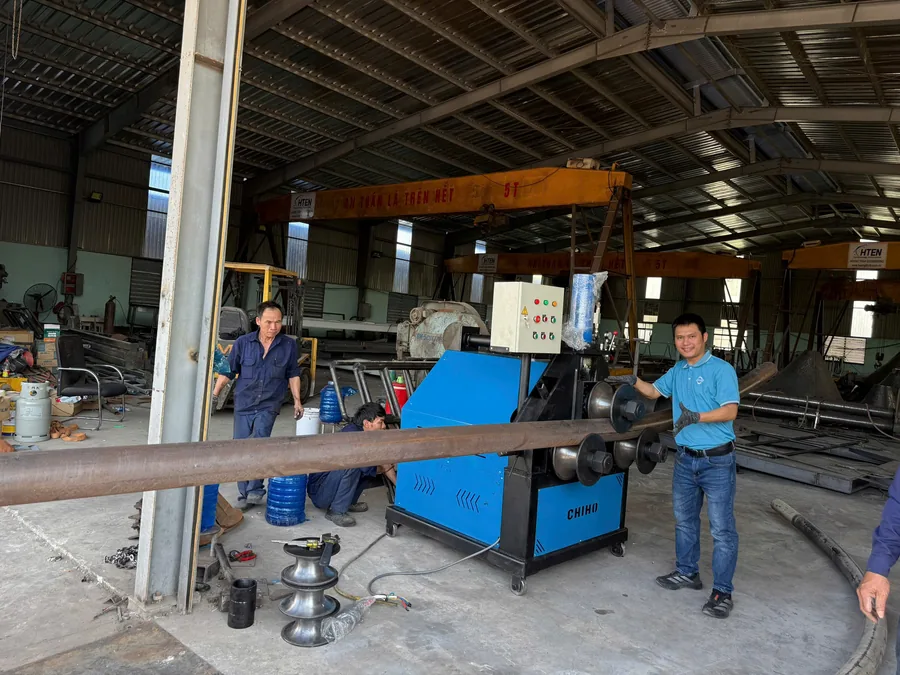

• Ống tròn: Ø140 x 5mm
• Ống vuông: 70 x 70 x 3mm
• Ống chữ nhật: 60 x 120 x 2mm
• Thép U: U200 x 6mm
• Thép V (góc): 100 x 8mm
• Thanh la: 100 x 25mm
• Thép I: 150 x 75 x 5 x 7mm

Với dải uốn rộng, máy đáp ứng tốt nhu cầu sản xuất khung mái vòm, khung nhà thép, kết cấu công nghiệp và các chi tiết cơ khí cỡ lớn.

Ưu điểm nổi bật của máy uốn ống  ba trục phi 140 (140mm)

Lực uốn mạnh và ổn định
Động cơ 3 pha 380V kết hợp hệ thủy lực giúp máy hoạt động bền bỉ, phù hợp môi trường xưởng cơ khí cường độ cao.

Kết cấu chắc chắn
Trọng lượng máy 1600kg, khung máy gia công chính xác, giảm rung lắc khi vận hành.

Điều khiển linh hoạt
Có thể điều khiển trục trung tâm bằng van tay hoặc van điện, phù hợp nhiều phương án vận hành.

Tối ưu nhân công
Một máy có thể thay thế nhiều thao tác uốn thủ công, giảm phụ thuộc tay nghề và đảm bảo độ đồng đều thành phẩm.

Thông số kỹ thuật

• Kích thước máy: 1600 x 1000 x 1900 mm
• Trọng lượng: 1600 kg
• Động cơ giảm tốc: 3 pha, 7.5HP, 380V
• Động cơ bơm dầu: 3 pha, 3HP, 380V
• Trục máy: Ø100mm, thép C45 tôi cao tần
• Điều khiển: Thủy lực, van tay hoặc van điện
• Nguồn điện: 3 pha 380V

Ứng dụng  thành phẩm Máy Uốn Ống Trục Thủy Lực 140mm CHIHO

Trong ngành Xây dựng & Kiến trúc:

Đây là mảng ứng dụng mạnh nhất của dòng máy này nhờ khả năng uốn được các loại thép hình lớn:

• Vòm mái nhà xưởng: Uốn các thanh thép I, U, V thành hình cung lớn để làm khung mái vòm cho kho bãi, nhà xưởng hoặc sân vận động.

• Cầu thang xoắn ốc: Uốn các loại ống tròn lớn hoặc thép bản (thanh la) làm khung xương cá hoặc tay vịn cho các cầu thang xoắn kiến trúc hiện đại.

• Cổng và hàng rào quy mô lớn: Tạo các đường cong nghệ thuật từ thép hộp hoặc ống tròn cho các dự án biệt thự, công viên.

 Trong ngành Công nghiệp & Giao thông:

• Khung xe tải và container: Uốn thép U và I để làm khung sườn xe, các chi tiết bảo vệ hoặc gia cố cho xe cơ giới nặng.

• Đường ống công nghiệp: Uốn các loại ống dẫn nước, ống thông gió hoặc ống dẫn dầu có đường kính lên đến ø140mm.

• Khung máy móc: Gia công các bộ phận chịu lực cho các loại máy công nghiệp khác (như khung máy trộn bê tông, khung máy nén…).

Đồ ngoại thất và Công trình công cộng

• Dàn không gian trưng bày: Các khung biển quảng cáo ngoài trời khổ lớn cần độ uốn cong đồng nhất và chịu lực tốt.

• Thiết bị khu vui chơi/thể thao: Uốn các khung xích đu, máy tập thể dục ngoài trời hoặc ghế băng công viên từ ống tròn và ống vuông dày.

• Nhà kính nông nghiệp: Uốn khung vòm cho các hệ thống nhà kính công nghệ cao diện tích lớn.
