Trả lời nhanh
Cốt đai là cốt thép đặt ngang, bao quanh các thanh thép dọc trong kết cấu bê tông, có hai nhiệm vụ chính: chịu lực cắt và giữ các thanh thép dọc đúng vị trí thành một khung chắc chắn khi đổ bê tông. Đường kính cốt đai phổ biến là Ø6 – Ø10.
Máy bẻ đai sắt CHIHO – Bài viết này giải thích cốt đai là gì, vai trò cụ thể trong từng bộ phận chịu lực, và khoảng cách bố trí theo TCVN 5574:2018 — tiêu chuẩn thiết kế kết cấu bê tông và bê tông cốt thép hiện hành ở Việt Nam. Nội dung dành cho thợ sắt, kỹ thuật công trường, xưởng gia công và nhà thầu cần nắm chắc phần này trước khi cắt, uốn và bố trí thép.
Cốt đai là gì?

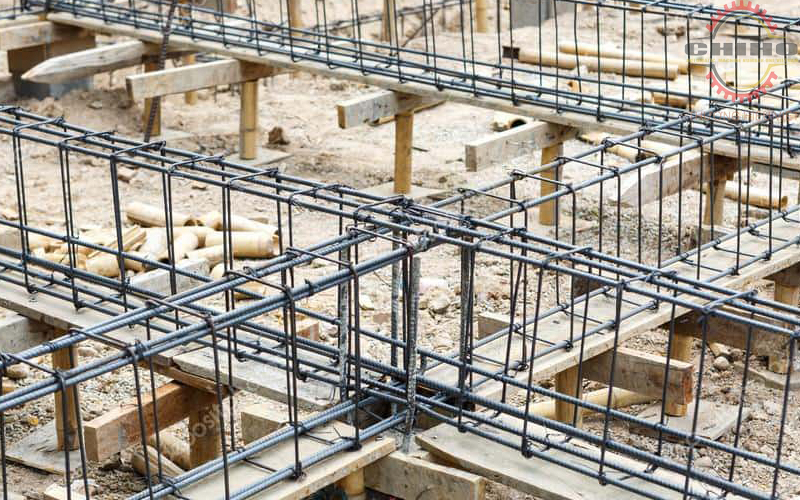

Cốt đai là cốt thép được uốn thành vòng kín, đặt vuông góc với các thanh thép dọc, dùng để chịu lực cắt trong kết cấu bê tông và liên kết các thanh thép chịu lực với thép cấu tạo thành một khung cố định. Nhờ khung này, vị trí các thanh thép không bị xô lệch trong lúc đổ và đầm bê tông.
Đường kính cốt đai phổ biến nằm trong khoảng Ø6 đến Ø10, thường gặp nhất là Ø6 và Ø8. Đai có thể là một nhánh, hai nhánh hoặc nhiều nhánh tùy bề rộng tiết diện và lực cắt cần chịu. Đai phải là đai kín, đoạn chồng mép nối không nhỏ hơn 30 lần đường kính thép đai theo quy định cấu tạo.
Cần phân biệt rõ hai loại thép trong khung:
| Loại thép | Vai trò chính | Đường kính |
|---|---|---|
| Thép dọc chịu lực | Chịu mô men (uốn, nén, kéo) | Ø10 – Ø32 |
| Cốt đai (thép ngang) | Chịu lực cắt, giữ khung, cố định thép dọc | Ø6 – Ø10 |
Vai trò của cốt đai trong cột
Trong cột, cốt đai chủ yếu giữ ổn định cho khung thép và bó lõi bê tông, vì lực cắt trong cột thường nhỏ nên đai phần lớn được bố trí theo cấu tạo chứ không theo tính toán. Cụ thể, cốt đai trong cột đảm nhận các việc:
- Cố định và định vị thép dọc chịu lực, không cho các thanh xô lệch khi đổ bê tông.
- Giữ ổn định cho thép dọc chịu nén, chống hiện tượng thanh thép bị cong (mất ổn định) khi cột chịu tải.
- Bó lõi bê tông, hạn chế nở ngang, qua đó tăng khả năng chịu nén của phần bê tông bên trong.
- Chịu lực cắt tại các vị trí cần thiết, đặc biệt ở chân và đỉnh cột.
Theo TCVN 5574:2018 (điều 10.3.4.5), đai trong cột phải bố trí sao cho cứ cách một thanh thép dọc thì có một thanh nằm tại vị trí uốn của đai, và khoảng cách giữa các vị trí uốn này không vượt quá 400 mm theo bề rộng mặt bên. Khi bề rộng mặt bên không quá 400 mm và có không quá 4 thanh thép dọc, được phép dùng một đai ôm trọn tất cả các thanh.

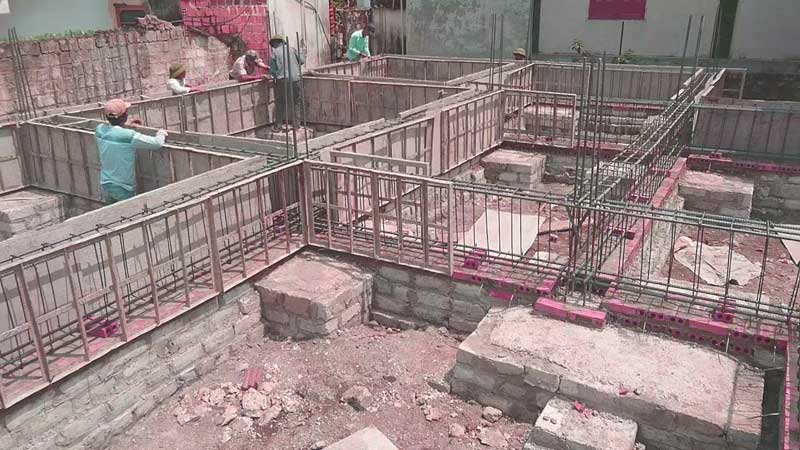

Vai trò của cốt đai trong dầm
Trong dầm, cốt đai là thành phần chịu lực cắt chính, vì dầm là bộ phận chịu uốn nên lực cắt lớn nhất tập trung gần hai đầu gối tựa. Vai trò của đai trong dầm gồm:
- Chịu lực cắt cùng với bê tông và cốt xiên (nếu có), đặc biệt ở vùng 1/4 nhịp gần gối.
- Liên kết vùng bê tông chịu nén với vùng chịu kéo, giúp tiết diện làm việc đồng thời và chịu được mô men.
- Giữ khung thép cố định, đồng thời chịu ứng suất do co ngót và thay đổi nhiệt độ.
Vì lực cắt phân bố không đều dọc theo dầm, đai được đặt dày hơn ở đoạn gần gối (1/4 nhịp) và thưa hơn ở giữa nhịp. Với dầm có chiều cao tiết diện lớn hơn 700 mm, cần đặt thêm thép cấu tạo (cốt giá) ở hai mặt bên để chống co ngót và giữ ổn định khung.
Cốt đai trong sàn: khi nào cần, khi nào không?
Sàn thông thường không cần bố trí cốt đai, vì lực cắt trong bản sàn nhỏ và bê tông đủ khả năng chịu cắt. Đây là điểm khác biệt cơ bản giữa sàn với cột và dầm.
Tuy nhiên có hai trường hợp ngoại lệ cần lưu ý:
MÁY BẺ ĐAI SẮT TỰ ĐỘNG CHIHO CNC SERVO
Mã sản phẩm: CH-10
Trọng lượng: 390 kg
Chiều cao: 1600 mm
Chiều rộng: 650 mm
Chiều dài: 2000 mm
Loại sản phẩm: Phi 6, 8, 10 xoắn (gai)
Kiểu đai: Hơn 50 kiểu đai, lớn nhất (800-400) mm hoặc theo yêu cầu
Năng suất: 2.7 - 3.5 tấn sắt / ngày
Công suất động cơ: 3 Động cơ Servo 2.6Kw
Vận tốc máy: 22 - 25 Đai/phút (Đai 150x150mm)
Động cơ: CNC SERVO, Do CHIHO tự sản xuất
Nguồn diện: 1 pha Dân dụng 220V
Hệ thống tủ điện: Board mạch phần mềm độc quyền CHIHO
- Bản có chiều cao lớn: với bản sườn cao hơn 300 mm hoặc bản dầm cao hơn 150 mm, có thể cần đặt thép ngang với khoảng cách khoảng 400–500 mm. Bản mỏng hơn các mức này thì không cần đặt đai.
- Sàn phẳng/sàn nấm không dầm: tại vị trí cột đỡ sàn xảy ra hiện tượng cắt thủng (chọc thủng). Khi đó phải bố trí thép chống chọc thủng quanh đầu cột, với cấu tạo và khoảng cách riêng theo tiêu chuẩn, khác với đai cột và đai dầm thông thường.
Nói gọn: trong nhà dân dụng có hệ dầm đỡ sàn, bản sàn thường chỉ bố trí lưới thép chịu lực, không có đai. Đai chỉ xuất hiện khi sàn làm việc như sàn không dầm hoặc khi tải trọng cắt đủ lớn để phải kiểm tra.
Khoảng cách bố trí cốt đai theo TCVN 5574:2018
Khoảng cách cốt đai được khống chế theo cả tính toán lẫn cấu tạo, lấy giá trị nhỏ hơn giữa hai điều kiện. Dưới đây là các mức cấu tạo thường dùng theo TCVN 5574:2018:
| Vị trí | Khoảng cách cốt đai |
|---|---|
| Dầm – vùng gần gối (1/4 nhịp) | S₁ = min(0,5·h₀ ; 300 mm) |
| Dầm – vùng giữa nhịp (1/2 nhịp) | S₂ = min(0,75·h₀ ; 500 mm) |
| Dầm – chiều cao h ≤ 450 mm (vùng gối) | min(h/2 ; 150 mm) |
| Dầm – chiều cao h > 450 mm (vùng gối) | min(h/3 ; 500 mm) |
| Cột (chịu nén lệch tâm) | ≤ 15d và 400–500 mm |
| Cột – vùng chân/đỉnh, vùng neo | giảm còn 100–150 mm |
h₀: chiều cao làm việc của tiết diện; h: chiều cao tiết diện; d: đường kính thép dọc.
Nguyên tắc chung dễ nhớ: đai dày ở vùng chịu lực cắt và lực lớn (gần gối dầm, chân/đỉnh cột), đai thưa hơn ở vùng giữa — nhưng vẫn nằm trong giới hạn tối đa của tiêu chuẩn. Việc tính toán cụ thể vẫn cần kỹ sư kết cấu xác nhận theo từng công trình; bảng trên là mức cấu tạo tham khảo.
Gia công cốt đai đúng kích thước và đồng đều
Vai trò của cốt đai chỉ phát huy khi đai được uốn đúng kích thước, vuông góc và đồng đều giữa các vòng. Đai bị méo, lệch kích thước hoặc khoảng cách buộc không đều sẽ làm khung thép sai vị trí, lớp bê tông bảo vệ không đảm bảo, và khả năng chịu cắt thực tế giảm so với thiết kế.
Khi bẻ đai thủ công với khối lượng lớn, hai vấn đề thường gặp ở công trường là tốc độ chậm và kích thước đai không đồng đều giữa người làm này với người làm khác. Đây là lý do nhiều xưởng gia công và nhà thầu chuyển sang dùng máy bẻ đai sắt tự động.
Máy bẻ đai CHIHO duỗi thẳng, bẻ và cắt đai theo kích thước cài đặt sẵn, cho ra các vòng đai giống nhau về kích thước và góc bẻ. So với làm thủ công, cách này giảm nhân công gia công sắt, tạo đai đúng kích thước và đồng đều hơn, phù hợp với cả công trình dân dụng lẫn công trình có khối lượng đai lớn. Dòng máy thủy lực tạo được hơn 50 kiểu đai theo tiêu chuẩn xây dựng, với các hình vuông, chữ nhật, tam giác, chữ U, chữ L tùy nhu cầu.
Câu hỏi thường gặp
Cốt đai và cốt thép dọc khác nhau thế nào?
Cốt thép dọc chịu mô men (uốn, nén, kéo) và là thép chịu lực chính, đường kính thường Ø10–Ø32. Cốt đai là thép ngang, đường kính Ø6–Ø10, đặt vuông góc để chịu lực cắt và giữ thép dọc đúng vị trí. Hai loại làm việc khác nhau và không thay thế cho nhau.
Đường kính cốt đai thường dùng là bao nhiêu?
Cốt đai thường dùng đường kính Ø6 đến Ø10, phổ biến nhất là Ø6 và Ø8. Đường kính cụ thể phụ thuộc vào lực cắt cần chịu và tiết diện của dầm hoặc cột, do kỹ sư kết cấu xác định.
Vì sao đai ở gần gối dầm và chân cột lại đặt dày hơn?
Vì lực cắt trong dầm lớn nhất ở vùng gần gối, còn cột chịu nội lực lớn ở chân và đỉnh. Đặt đai dày hơn ở các vùng này giúp chịu lực cắt và giữ ổn định khung thép tốt hơn, trong khi vùng giữa có thể đặt thưa hơn để tiết kiệm vật tư.
Sàn bê tông có cần cốt đai không?
Sàn thông thường không cần cốt đai vì lực cắt trong bản nhỏ và bê tông đủ chịu. Đai chỉ cần khi sàn làm việc như sàn phẳng không dầm (phải chống cắt thủng quanh đầu cột) hoặc khi bản đủ dày và tải trọng cắt lớn.
Bẻ đai bằng máy có lợi gì so với làm thủ công?
Máy bẻ đai cho ra các vòng đai đồng đều về kích thước và góc bẻ, năng suất cao hơn so với làm thủ công, giảm số nhân công cần cho khâu gia công sắt. Điều này giúp khung thép đúng kích thước thiết kế và đẩy nhanh tiến độ gia công.
